Данный отчёт предоставлен от пользователя  igor_new



Очень часто на Омегах со временем,на панели приборов, загорается жёлтая лампа ABS и соответственно перестаёт работать система ABS или ещё хуже перестаёт работать сам спидометр,не всегда эту проблему можно протестировать диагностикой.Как правило в самих мозгах Блока ABS отваливается несколь тончайших нитей(толщиной с волос)

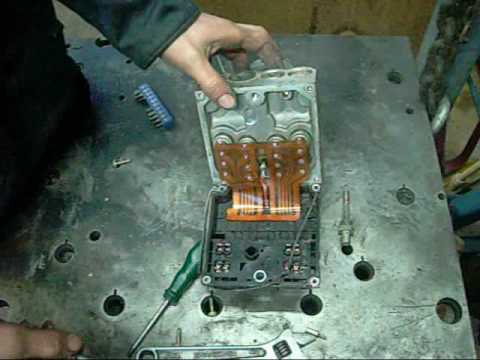

Разбирается сами мозги блока ABS легко,надо расверлить направляющие,выкрутить хитрый болт под звездочкой с направляющей(флексом сделал под отвертку ) и распаять контакты (6шт).
И перед нами открывается такой вид
Пайка точечная.Саму плату закрывает кришка,на клею или еще на чем то,на крышке есть вентиляция, но она хитро сделана,и воды не боится,разве что засунуть полностью под воду и подождать.
Крышку снял.На фото она уже без крышки.Перед нами плата,она залита еластичным силиконом.И так званые "волоски".При осмотре они все целые на вид.Взяв тестер,и начал прозвон.И вот причина,два волоски оторваные.
Дальше интересней.Сначал исследуем куда они ведут.
Итак,
1) проводок под №1,идет на релюху. Так как он в силиконе,то сначало контакт был,но на тряске пропадал,потом окончательно пропал,тогда у меня и навечно загорелся АБС.Спидометр еще рабоает.
2) проводок под №2,на него идет питание,т.е. из фишки котороя имеет 4 контакта.После того как и этот "волосок" отвалился соотвестсвенно и АБС умолк окончательно,спидометр перестал работать и загорелся чек.При подключении ноута(диагностического обородувания),он просто не видел АБС,диагностику не сделать.
Далее пропаиваем эти обрывы,заливаем силиконом,собираем в обратном порядке.
